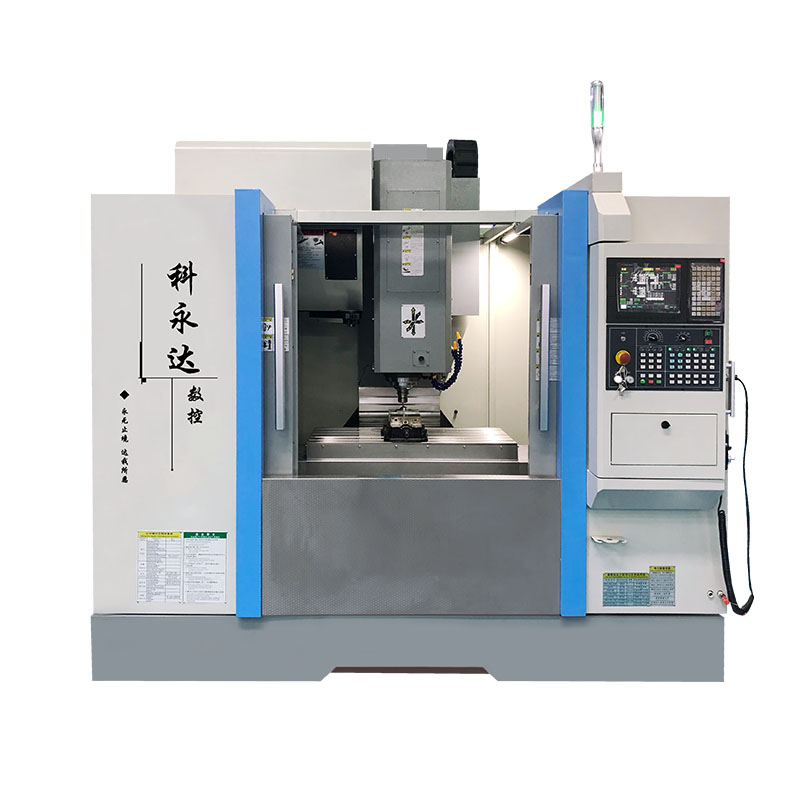

VMC850加工中心

VMC850加工中心
  • VMC850加工中心
  • VMC850加工中心
  • VMC850加工中心

产品简介与用途

该VMC850加工中心产品为X、Y、Z三轴伺服直联控制全封闭立式加工中心,三轴均为钢球滚动直线导轨,导轨负载大、跨距宽、精度高,结构及外形尺寸紧凑合理,主轴为伺服电机通过同步带驱动。能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。可配第四旋转轴,以满足特殊零件的加工要求。

VMC850加工中心是我公司引进国际先进技术,自行研制开发生产的新一代立式加工中心,该立式加工中心广泛应用于军工、航天、汽车、模具、医疗设备、机械制造等行业的箱体零件、壳体零件、盘形零件等加工。机床配有自动润滑系统、冷却系统,采用全封闭式立式防护罩。

VMC850加工中心参数
X轴行程 800mm
Y轴行程 500mm
Z轴行程 500mm
主轴端面至工作台面距离 150-680mm
主轴中心至立柱导轨面距离 560mm
工作台面积 1000×500mm
工作台最大负荷 600kg
T型槽(槽×宽×中心距) 3×18×150
主电机功率 7.5kw(伺服电机)
主轴内锥 BT40
主轴转速 80-8000rpm
最大刀具直径 φ80mm
最大刀具长度 300mm
最大刀具重量 8kg
X/Y轴快移 24m/min
Z轴快移 18m/min
切削进给速度 1-5000mm/min
定位精度 0.025(国际) ±0.008mm(实测)
重复定位精度 0.015(国际) ±0.005mm(实测)
CNC控制系统 系统具有完善可靠的联锁、安全保护和故障诊断报警等功能,配有标准通讯接口,可与计算机进行程序控制与存储,能实现DNC加工(依系统不同有差异)。
电源装置形式 三相交流380V±10% 50Hz±10%
用电容量 12KVA
水箱容积 200L
冷却泵功率 150w
冷却泵流量 12L/min
额定扬程 40m
使用气压 0.6MPa
机床外形尺寸(纵深×左右×高) 2450×2100×2400mm(最高形程处)
机床重量 5000kg/5500kg


机床的随机附件

序号 名称 规格或标记 数量 备注
1 弹簧夹头刀柄 MAS BT40-ER32-100 1
2 卡簧 6、8、10、12、16、20 各1
3 拉钉 P40T-1-MAS403 1
4 可调垫铁及螺栓 自制件 8套


主要外购件清单

序号 名称 型号或图号 产地 数量 备注
1 主轴单元 BT40 台湾普森 1套
2 增压打刀缸 3500 台湾 1套
3 斗笠式刀库 BT40#-16T 台湾盛裕 1套
4 圆盘式刀库 BT40#-24T 台湾盛裕 1套 标配
5 X向滚珠丝杠副 VMCS714501201 台湾上银45# 1副
6 Y向滚珠丝杠副 VMCS714501202 台湾上银45# 1副
7 Z向滚珠丝杠副 VMCS714502201 台湾上银55# 1副
8 丝杠专用轴承 7602030TN/DB/P4 HBB、NSK 3
9 深沟球轴承 6206/P4 HBB、NSK 2
10 深沟球轴承 6005-Z/P4 HBB、NSK 1
11 弹性联轴器 SFC-050DA-19-22 日本三木 3
12 冷却泵 PM-12A 四川简阳 1
13 润滑系统 单线阻尼式 南京贝奇尔 1套
14 气动系统 台湾亚德客 1套
15 直线滚动导轨 HG重载系列45# 台湾HIWIN 3套

标准配置

1、主轴单元80-8000rpm;

2、数控系统:北京凯恩帝伺服电机及驱动

3、三轴(X/Y/Z)进给伺服电机驱动,Z轴带失电制动器;

4、台湾24把机械手刀库;

5、三轴HIWIN直线滚动导轨;

6、刚性攻丝;

7、移动手脉;

8、集中自动油润滑;

9、Z轴配重系统;

10、外置冷却系统及水箱;

11、气冷

12、简易油水分离装置;

13、全防护钣金护罩及导轨护罩;

14、调整垫铁及ER型BT40刀柄一套;

15、工作灯、警示灯;电柜热交换器;

八 选择配置

1、SIEMENS 802D、三菱M70B、HNC-21MD数控系统;

2、手持气枪;

3、第四轴

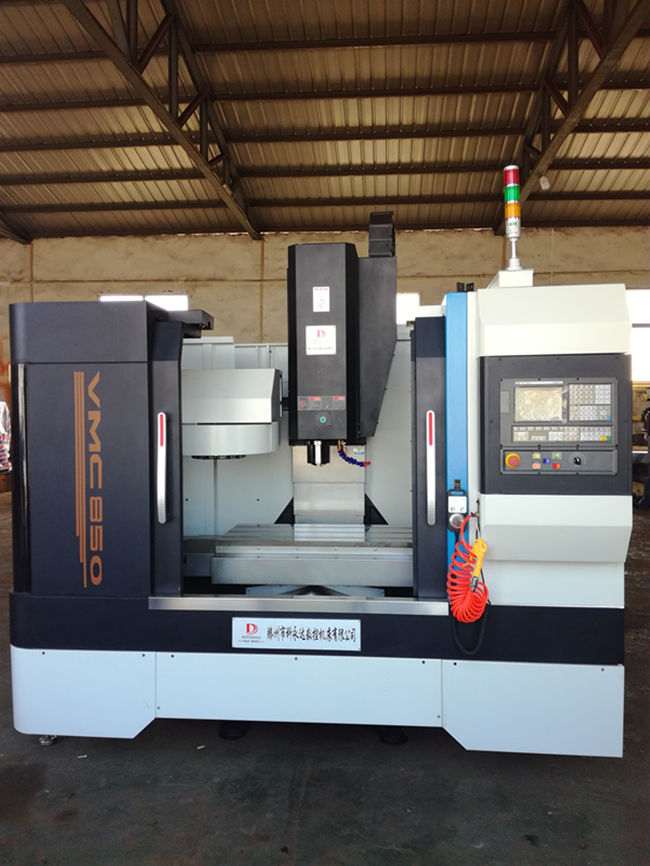

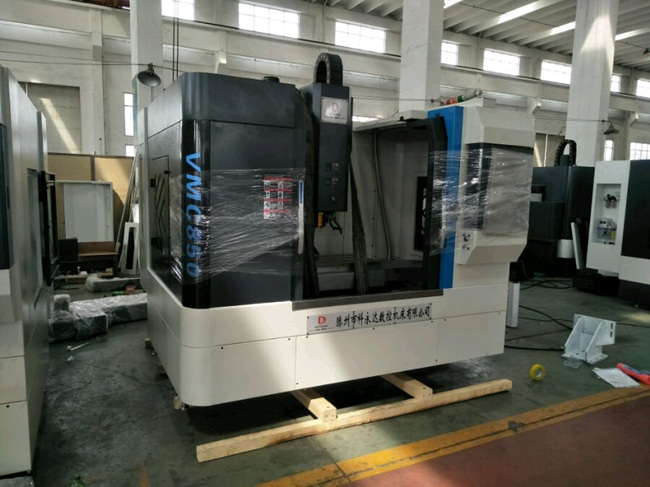

车间现场图片

车间现场图片

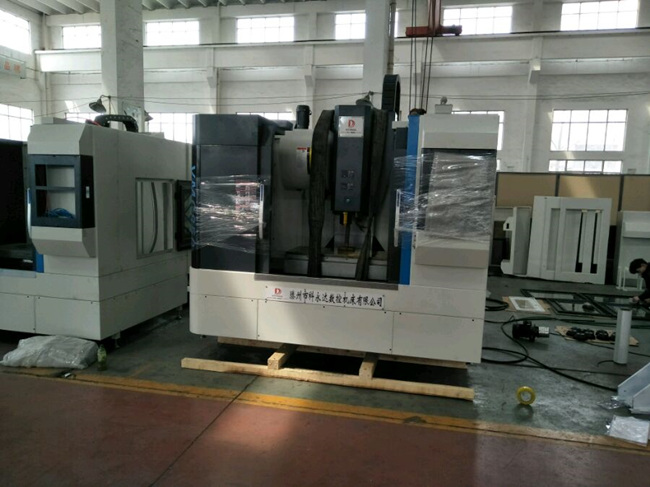

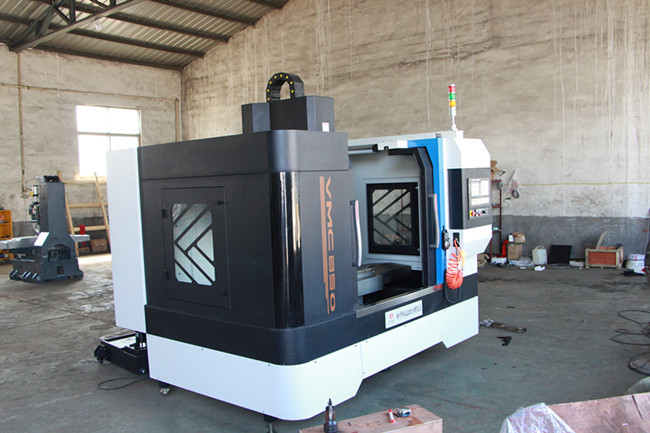

客户现场图片

客户现场图片

VMC850加工中心主要性能:

1.分体键盘控制:简洁、方便、易学的分体键盘操作,用户能很快灵活掌握设备的使用方法,独立性更强。

2.智能加工越界保护功能:防止由于设计版面超过加工幅度引起的机械碰撞现象。

3.吸尘、吸附装置:吸尘系统可在加工过程中吸走木屑及碎添,保持工作台清洁变相的对设备进行了保养;吸附系统代替了以往机械式的板材固定,提高了加工以外的板材装卸时间。

4.智能加工速度控制:可分别控制加工速度,真正提高加工效率,处长刀具寿命、提高成品率。

5.先进的文件预处理功能,帮助用户及时纠正加工文件中的错误,并能良好兼容国内、国外多种软件生成的加工代码。

6.先进的三维曲线预测算法,折线平稳,确保曲线运行速度和精度。

7. 基于平台的嵌入式数控系统,无限升级扩展功能。软硬件同步的抗干扰设计,确保系统时间可靠运行。

8.具有断点、断电续雕功能,具备回原点自动纠错功能,有效的保证在长时间工作时的加工精度。

9.整机采用钢结构无缝焊接,钢性强,不变形;日本发那科伺服电机,扭矩大且拥有完善的安全系统。

尊敬的客户非常感谢您选择科永达的产品并与我司建立合作,在本产品为你工作服务的时候我们已经紧密联系在一起。我们非常希望听取你对本产品质量情况的意见,并敬请您配合我们做好产品质量的信息反馈工作。

现将售后服务承诺如下:

1、本产品质保期为两年,两年内出现任何质量问题我公司负责上门服务,接到客户报修电话后3小时内电话回复,如电话中无法解决的24小时内到达客户现场(中国大陆),国外为72小时。(人为操作不当、不可抗拒力除外)

2、我公司售后服务部有技术人员30多名,都在本行业锤炼多年,有着丰富的工 作经验。 为进一步提高业务素质,我公司每年根据培训计划培训技术人员。

3、在您购买我公司的产品后,售后服务团队会根据需要为您提供优质周到的服务,以过硬的技术、热忱的态度赢得您的信任和赞扬。因为您的满意是我们市场发展的根本,您的满意是我们企业发展的根本。
