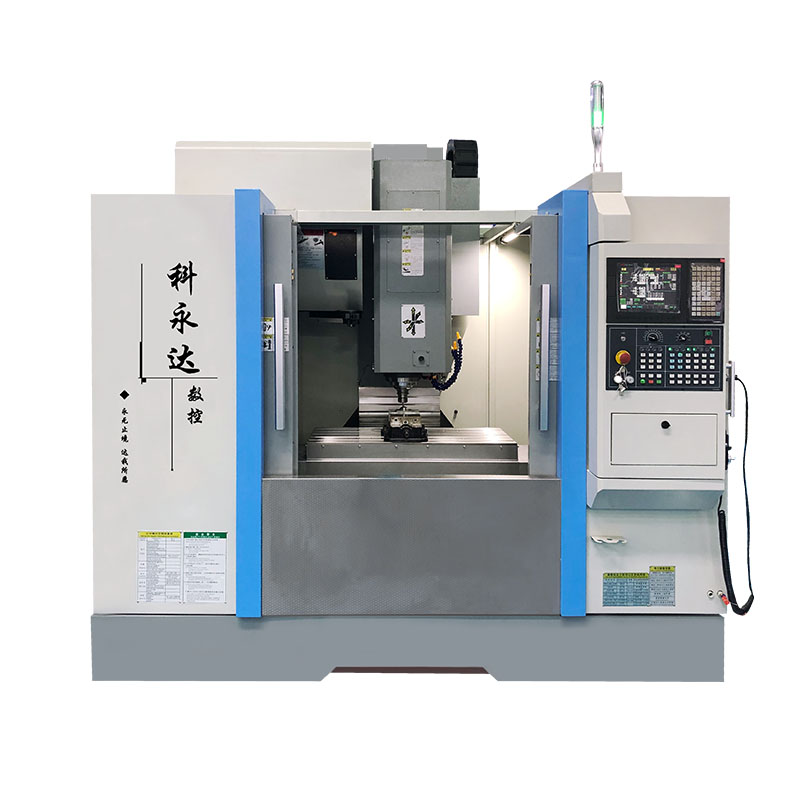

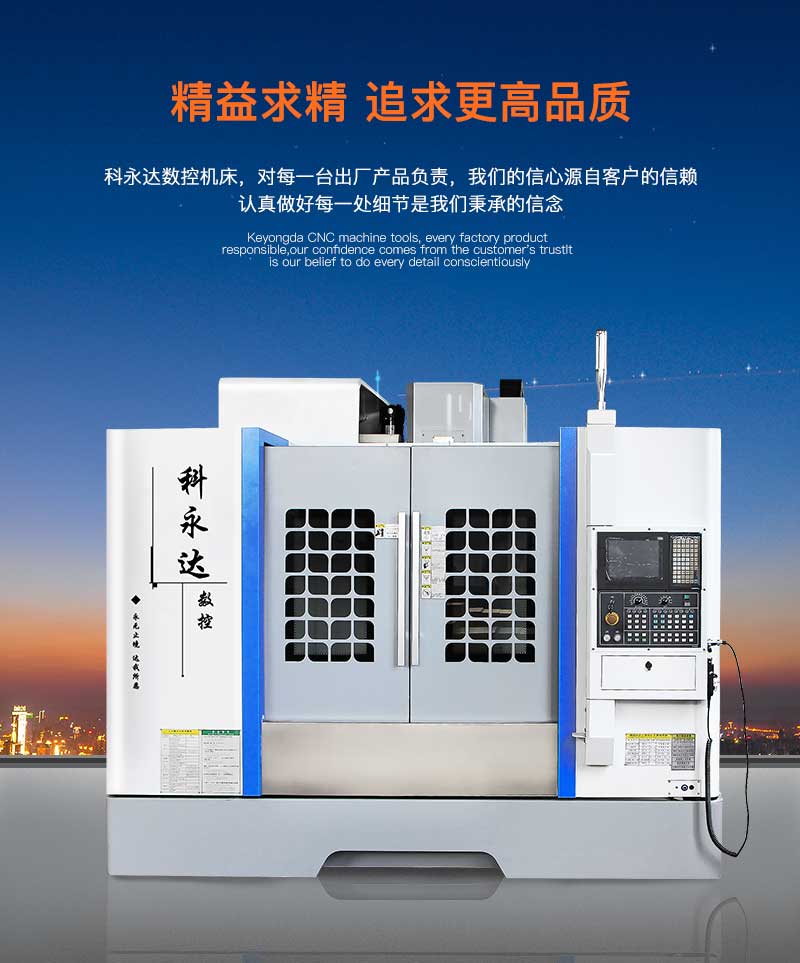

VMC650加工中心

立式加工中心是指主轴轴线与工作台垂直设置的加工中心，主要适用于加工板类、盘类、模具及小型壳体类复杂零件。立式加工中心能完成铣、镗削、钻削、攻螺纹和用切削螺纹等工序。立式加工中心最少是三轴二联动，一般可实现三轴三联动。有的可进行五轴、六轴控制。立式加工中心立柱高度是有限的，对箱体类工件加工范围要减少，这是立式加工中心的缺点。但立式加工中心工件装夹、定位方便;刃具运动轨迹易观察，调试程序检查测量方便，可及时发现问题，进行停机处理或修改;冷却条件易建立，切削液能直接到达刀具和加工表面;三个坐标轴与笛卡儿坐标系吻合，感觉直观与图样视角一致，切屑易排除和掉落，避免划伤加工过的表面。与相应的卧式加工中心相比，结构简单，占地面积较小，价格较低。

立式加工中心是指主轴为垂直状态的加工中心，其结构形式多为固定立柱，工作台为长方形，无分度回转功能，适合加工盘、套、板类零件，它一般具有三个直线运动坐标轴，并可在工作台上安装一个沿水平轴旋转的回转台，用以加工螺旋线类零件。

立式加工中心装卡方便，便于操作，易于观察加工情况，调试程序容易，应用广泛。但受立柱高度及换刀装置的限制，不能加工太高的零件，在加工型腔或下凹的型面时，切屑不易排出，严重时会损坏刀具，破坏已加工表面，影响加工的顺利进行。

VMC650加工中心参数
型号	VMC650
X/Y/Z轴行程（mm）	650/400/500
主轴端面至工作台面距离（mm）	100-600
主轴中心至立柱导轨面距离（mm）	410
工作台面尺寸（mm）	900×360
最大承重（kg）	500
T型槽（宽度/槽数）	14/3
锥度规格	BT40
主轴转速（r.p.m）	8000
主电机功率（kw）	7.5
切削进给速度（mm/min）	1-10000
定位精度（mm）	±0.006
重复定位精度（mm）	±0.003/300
机床重量（kg）	3000
机床尺寸（mm）	2500×2250×2250

机床的随机附件

序号	名称	规格或标记	数量	备注
1	弹簧夹头刀柄	MAS BT40-ER32-100	1
2	卡簧	6、8、10、12、16、20	各1
3	拉钉	P40T-1-MAS403	1
4	可调垫铁及螺栓	自制件	8套

机床配置

1、台湾主轴单元BT40-150,8000rpm

2、数控系统：FAUNK-oi-MD(可选配)

3、主轴：最高转速8000rpm，功率11Kw;

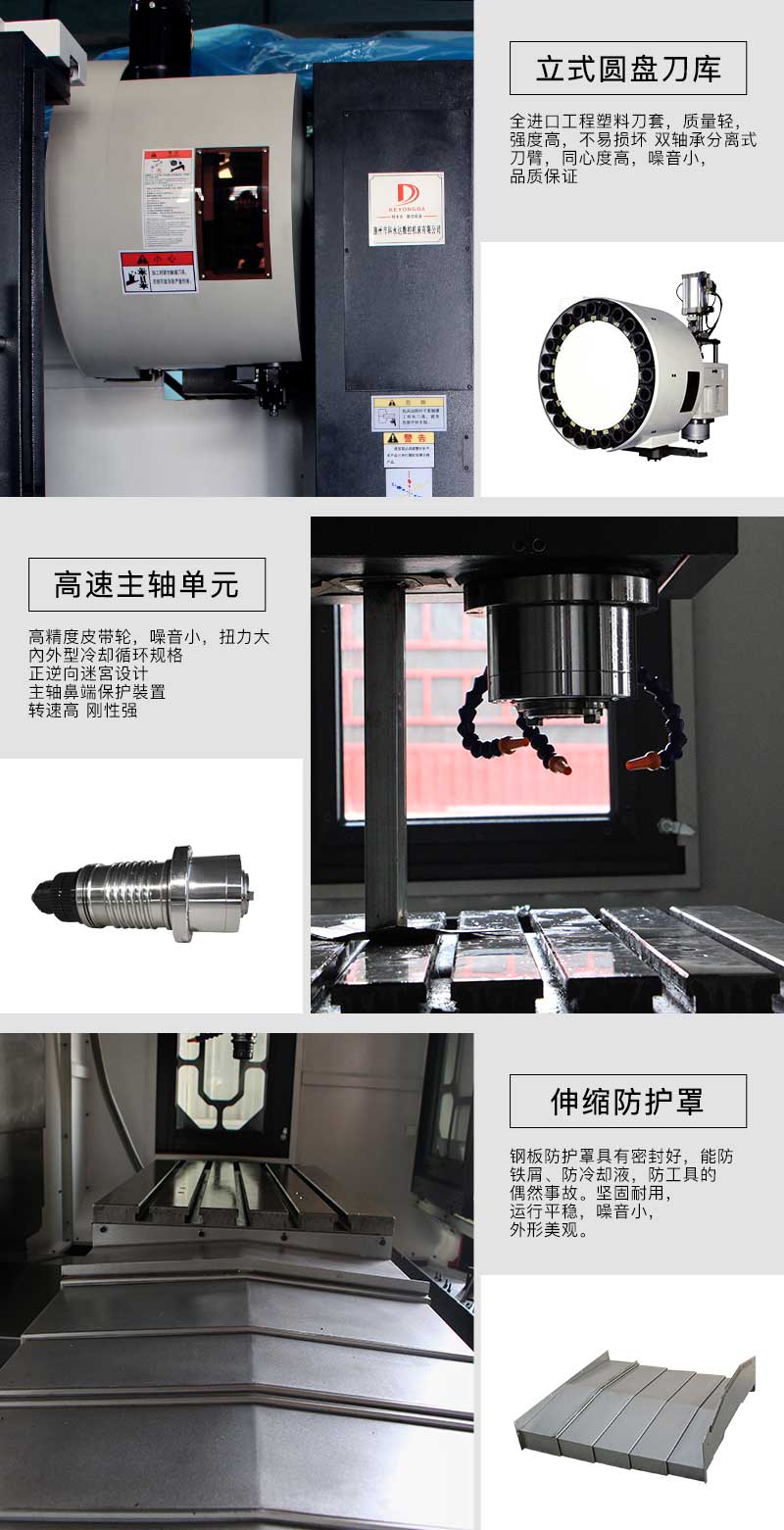

4、刀库：台湾盛誉24把圆盘式

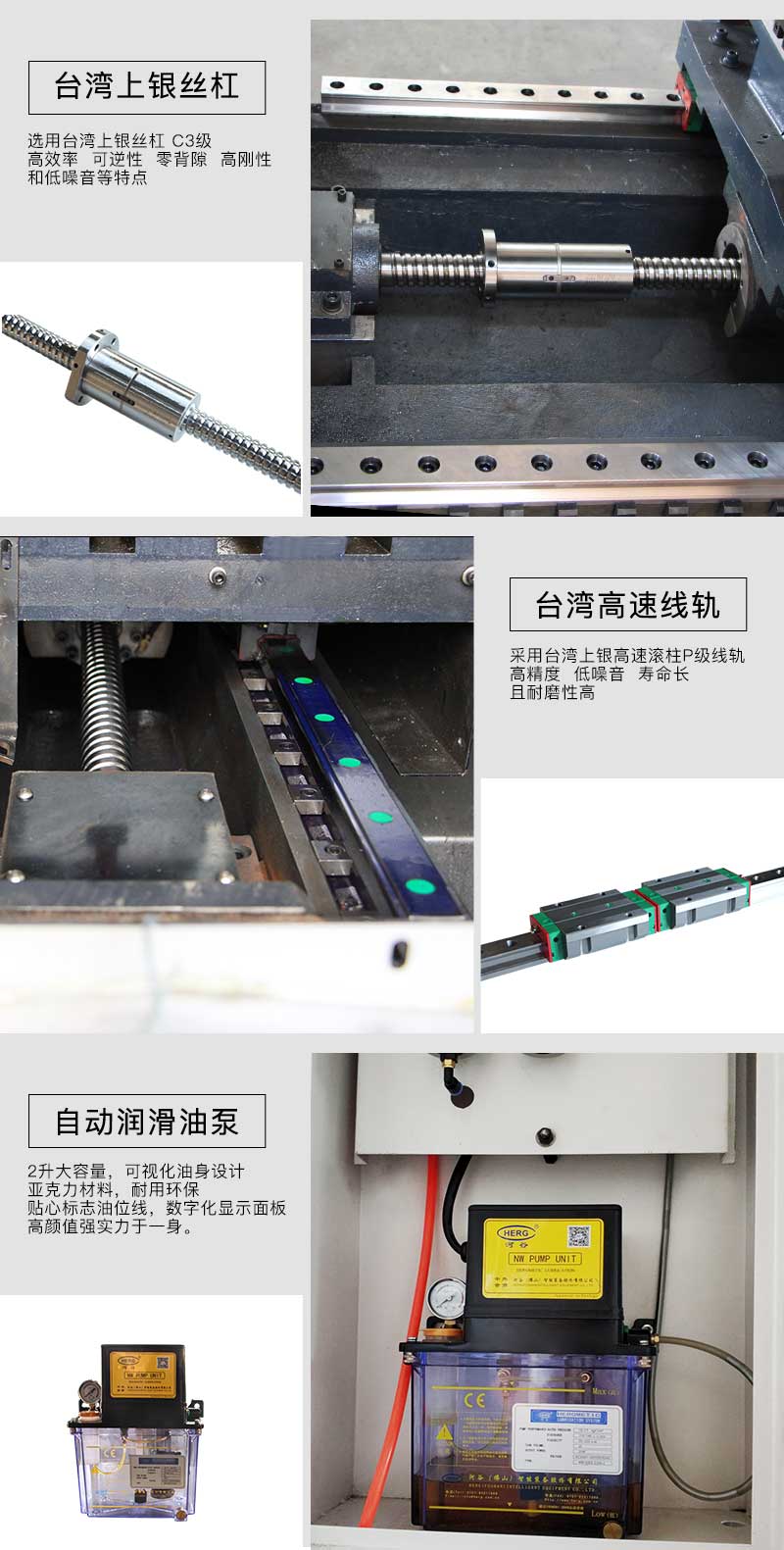

5、滚珠丝杆及线轨：台湾上银

6、轴承：日本NSK

7、联轴器：R+W

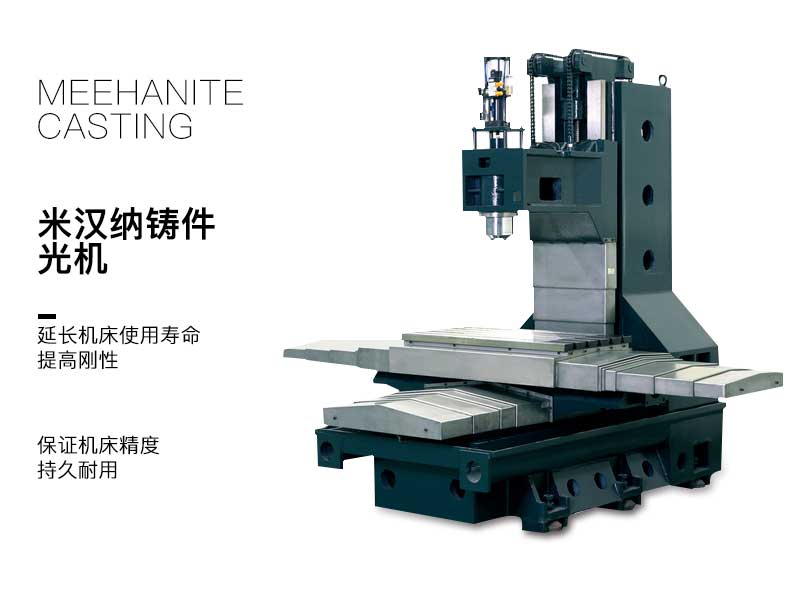

8、树脂砂高强度铸铁

9、移动手脉;

10、集中自动油润滑;贝奇尔

11、Z轴配重系统;

12、外置冷却系统及水箱;

13、手持气枪;

14、全防护钣金护罩及导轨护罩：上海振飞

15、调整垫铁及ER型BT40刀柄一套;

16、工作灯、警示灯

数控系统选择

数控功能分为基本功能与选择功能，可以从控制方式、驱动形式、反馈形式、检测与测量、用户功能、操作方式、接口形式和诊断等方面去衡量。基本功能是必然提供的，而选择功能只有当用户选择了这些功能后，厂家才会提供，需另行加价，且定价一般较高。对数控系统的功能一定要根据机床的性能需要来选择，订购时既要把需要的功能订全，不能遗漏，同时避免使用率不高造成浪费，还需注意各功能之间的关联性。在可供选择的数控系统中，性能高低差别很大，价格也可相差数倍。应根据需要选择，不能片面追求高指标，以免造成浪费。多台机床选型时，尽可能选用同一厂家的数控系统，这样操作、编程、维修都比较方便。同时要注意，再好的系统，必须要有机床可靠的零件质量和装配质量支持，才能发挥效能。
