立式加工中心越来越受到人们的重视,得益于该机床确实有它的优势,立式加工中心能够完成很多加工操作,而且加工效果非常好,加工出来的零件非常好。

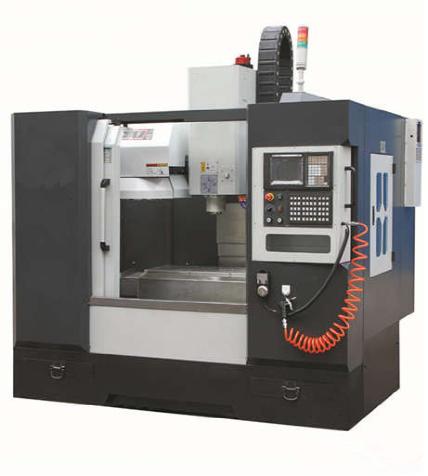

850立式加工中心
850立式加工中心是立式加工中心中尺寸规格比较大的一款机床,适合加工中型、大型的零件,而且还可以进行中小批量的加工零件,是一款使用程度非常高的机床,下面是该立式加工中心的参数表格:
XH850加工中心参数 | |
---|---|
X轴行程 | 800mm |
Y轴行程 | 500mm |
Z轴行程 | 500mm |
主轴端面至工作台面距离 | 150-680mm |
主轴中心至立柱导轨面距离 | 560mm |
工作台面积 | 1000×500mm |
工作台最大负荷 | 600kg |
T型槽(槽×宽×中心距) | 3×18×150 |
主电机功率 | 7.5kw(伺服电机) |
主轴内锥 | BT40 |
主轴转速 | 80-8000rpm |
最大刀具直径 | φ80mm |
最大刀具长度 | 300mm |
最大刀具重量 | 8kg |
X/Y轴快移 | 24m/min |
Z轴快移 | 18m/min |
切削进给速度 | 1-5000mm/min |
定位精度 | 0.025(国际) ±0.008mm(实测) |
重复定位精度 | 0.015(国际) ±0.005mm(实测) |
CNC控制系统 | 系统具有完善而且可靠的联锁、安全保护和故障诊断报警等功能,配有标准的通讯接口,可以于计算机进行程序方面的控制与存储,能实现DNC加工(依系统不同有差异)。 |
电源装置形式 | 三相交流380V±10% 50Hz±10% |
用电容量 | 12KVA |
水箱容积 | 200L |
冷却泵功率 | 150w |
冷却泵流量 | 12L/min |
额定扬程 | 40m |
使用气压 | 0.6MPa |
机床外形尺寸(纵深×左右×高) | 2450×2100×2400mm(最高形程处) |
机床重量 | 5000kg/5500kg |
